【负载均衡】负载均衡组件LVS的工作模式介绍及部署教程

一、LVS的三种工作模式

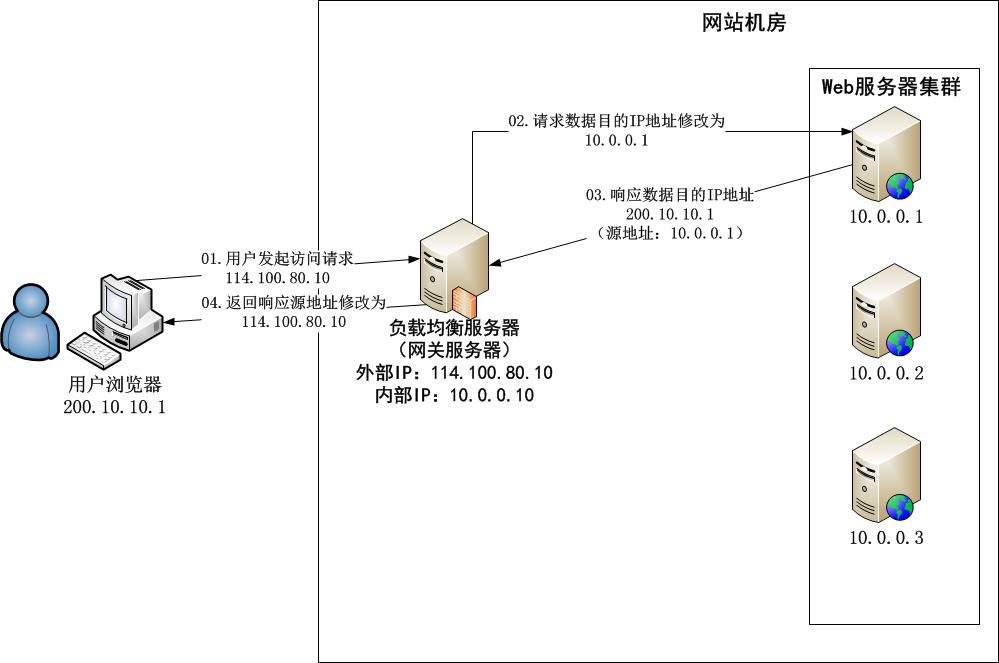

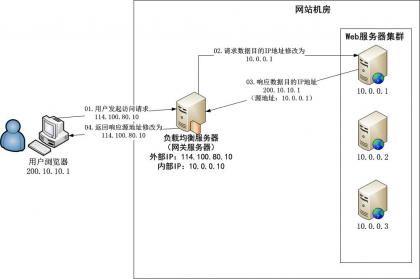

1、NAT（网络地址转换）模式

NAT（Network Address Translation）是一种外网和内网地址映射的技术。每台Real Server的网关将是LVS服务器的地址，用户请求的数据进出都要经过LVS（所以它容易成为瓶颈）。当LVS服务器收到用户请求时会进行目标地址转换（DNAT），将请求IP修改为后端Real Server的IP，此时客户端IP不变，目标IP是VIP。Real Server响应用户请求时，需要再让LVS做源地址转换（SNAT），将返回的数据包源地址改为VIP。此时目标IP是客户端IP，而源IP是VIP，可以正常响应客户端请求。而对客户端来说仿佛是LVS进行的响应，无法感知到后端Real Server的存在。

2、DR（直接路由）模式

客户端请求依然由LVS接受，但是最终数据包由Real Server传输给用户，不再经过LVS转发，避免了NAT模式的瓶颈问题。DR模式的工作过程比较复杂：

当用户发起请求时，源地址是客户端IP，目标地址是VIP；而LVS调度器将请求转发给Real Server处理后再发送给用户，这个时候源IP是RIP，目标地址是客户端IP，但是客户端一开始并没有请求RIP，而用RIP去响应请求时CIP是不会接受的，所以就需要用VIP响应请求。在DR模式下LVS和Real server都需要配备一样的VIP（VIP的MAC地址和物理网卡是一样的）（Real Server通过将VIP绑定在loopback实现）。由于一个网段内多台服务器出现同样IP地址会引起冲突，所以要在LVS服务器上设置一个VIP一个DIP，而每个Real Server也有一个RIP和一个VIP，并且将Real Server的VIP地址做了隐藏和ARP抑制，不会应答广播，只在响应CIP时作为源地址使用。当产生请求时LVS将目标MAC地址修改为某台Real Server的MAC，该包就会被转发到相应的Real Server处理，此时源IP和目标IP都没变。Real Server收到LVS转发来的包时发现MAC是自己的，IP也是自己的，于是这个包被合法地接受。当Real Server返回响应时，只要直接向CIP返回即可，不再经过LVS。

3、TUN隧道模式

使用较少，暂略

二、安装LVS工具——ipvsadm
1、使用yum安装LVS是最好的实现方式
编译安装参考本站文章：《LVS负载均衡（3）编译安装ipvsadm1.26教程》，对于LVS这种功能性软件，在生产中用yum安装也是没有问题的。

yum install ipvsadmin -y

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] [-M netmask]
ipvsadm -D -t|u|f service-address
ipvsadm -C
ipvsadm -R
ipvsadm -S [-n]
ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight] [-x upper] [-y lower]
ipvsadm -d -t|u|f service-address -r server-address
ipvsadm -L|l [options]

#命令示例
ipvsadm -A -t 207.175.44.110:80 -s rr    #给LVS服务器增加一个VIP，算法为rr模式
ipvsadm -a -t 207.175.44.110:80 -r 192.168.10.1:80 -m -w 1    #为VIP增加一个真实服务器的ip地址，并采用nat工作模式，权重为1
ipvsadm -a -t 207.175.44.110:80 -r 192.168.10.3:80 -m -w 2    #为VIP增加一个真实服务器的ip地址，并采用nat工作模式，权重为2

三、LVS  DR模式搭建流程

模拟环境如下：
DIP：192.168.36.10
VIP：192.168.36.100

RIP：192.168.36.15、192.168.36.16

1、LVS服务器需要配置的部分：

首先在LVS服务器外网卡上新增一个VIP，并且添加一个路由条目，指明接收到该VIP的请求后交给谁处理

ifconfig eth0:1 192.168.36.100 broadcast 192.168.36.100 netmask 255.255.255.255 up  #添加VIP，广播地址和VIP一样，子网掩码不要写错
route add -host 192.168.36.100 dev eth0:1 #如果要请求192.168.36.100需要经过eth0:1这个网卡
ping 192.168.36.100    #验证

ipvsadm -A -t 192.168.36.100:80 -s rr    #指定LVS调度器的地址以及算法，-t代表tcp协议
ipvsadm -a -t 192.168.36.100:80 -r 192.168.36.15:80 -g    #指定Real Server的地址以及工作模式，-g代表DR模式
ipvsadm -a -t 192.168.36.100:80 -r 192.168.36.16:80 -g

使用ipvsadm -L 可以检查一下配置结果

2、每台后端服务器需要配置的部分：

在每台Real Server上绑定VIP到回环网卡上，并增加路由条目

ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
route add -host $VIP dev lo:0

在每台Real Server上做ARP抑制，其中2个参数为arp_ignore、arp_announce。
arp_ignore（接收到ARP请求后的响应级别）:
0：本地所有网卡中，如果有对应的IP地址就会响应请求

1：只会响应目标IP为接收网卡所配置的IP地址的请求。以此实现后端服务器回环地址上的IP不去响应广播

arp_announce（向外回应自己网络地址）:
0：本地所有网卡上的IP地址都可以向外响应
1：尽量使用与本地网卡所匹配的地址向外响应

2：只使用与本地接口匹配的网络地址向外响应，效果和arp_ignore类似也实现了避免响应

ARP抑制的配置方法（也可以配置在/etc/sysctl.conf中）：

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

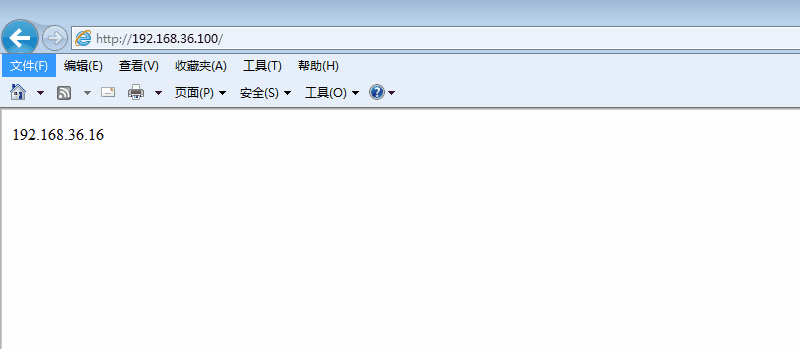

访问VIP地址测试，可以看到分别访问到了两台不同的服务器，实际生产环境中两个服务器上文件应该是一致的，这里为了测试效果，所以放了不同的文件区分，如果无法正常打开页面，查看下iptables的规则是否有清空

四、LVS NAT模式部署

使用LVS NAT模式需要保证集群中的服务器处于NAT网络中，下面是Centos部署NAT的方法
1、在每台Real Server上将网关设置为LVS服务器地址，因为数据需要从LVS服务器经过

route add default gw 192.168.36.10

echo net.ipv4.ip_forward =1 > /etc/sysctl.conf
sysctl -p

iptables -t nat -A POSTROUTING -s 192.168.36.0/24 -o ens33 -j MASQUERADE

ifconfig ens33:1 192.168.36.100 netmask 255.255.255.0 up
ipvsadm -A -t 192.168.36.100 -s rr
ipvsadm -a -t 192.168.36.100 -r 192.168.36.110  -m
ipvsadm -a -t 192.168.36.100 -r 192.168.36.120  -m
